Desde la llegada del internet a la fecha las tecnologías de las telecomunicaciones han realizado un gran salto y Hoy forman parte fundamental del desarrollo económico del mundo:
Permitiendo avances en productividad, capacidades de manejo de información, predecir acontecimientos, precisión en los procesos y en general hacer de este un mundo nuevo y mejor.
Como pieza inicial y fundamental se encuentran las redes de telecomunicaciones que nos permiten la conectividad global.
Hoy hablaremos de una de ellas el Cableado estructurado:
El cableado estructurado es la columna vertebral de cualquier red de telecomunicaciones eficiente, Tener una red estable nos disminuye la posibilidad evitar paros en la comunicación obteniendo el máximo del aprovechamiento y mejores comportamientos en productividad y rentabilidad, desafortunadamente en muchas ocasiones el mantenimiento, y rediseños de las redes pasa a un segundo plano generando inestabilidad en las redes y caídas inesperadas para posteriormente tener que hacer obligatoriamente intervenciones de urgencia que seguramente serán muy costosas
La falta de planificación y la selección inadecuada de materiales son por lo general los causantes de los problemas recurrentes que afectan el rendimiento de las redes. Estos errores son especialmente críticos en sectores donde la continuidad del servicio es esencial, como en centros de datos y hospitales.
Además, el envejecimiento del cableado y las prácticas inadecuadas de instalación pueden poner en riesgo la seguridad y la eficiencia de toda la infraestructura eléctrica, generando un entorno vulnerable a fallos y problemas de cumplimiento normativo.
Francisco Murillo, con sus más de 70 años de experiencia en el sector ferroeléctrico, le contará todo lo que tiene que saber acerca del cableado estructurado.
Conozca más del sector ferroeléctrico en nuestro blog. Tal vez le interese leer: Iluminación pública con energía solar: Proyecto Carrasco.

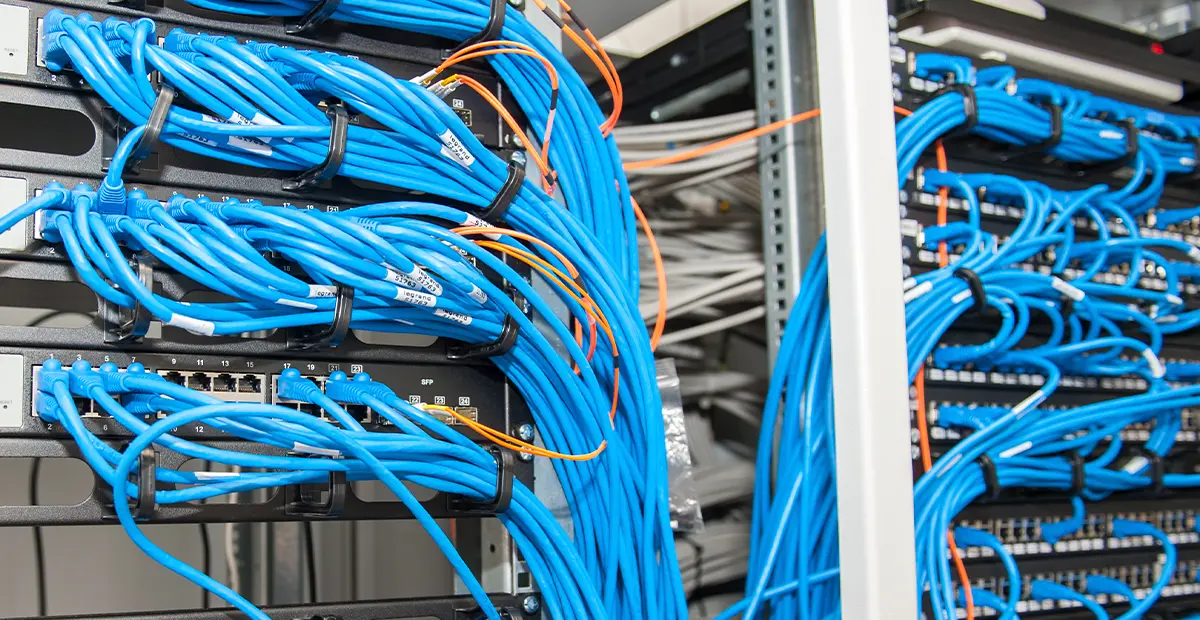

¿Qué es el cableado estructurado?
El cableado estructurado es un sistema integral de cables, conectores, paneles , racks, y otros elementos que conforman la infraestructura física de una red de telecomunicaciones. Diseñado bajo normas estandarizadas como ANSI/TIA-568 y ISO/IEC 11801, este sistema proporciona una plataforma versátil y uniforme para la transmisión de señales de voz, datos y video, así como para la conexión de dispositivos periféricos y sistemas de control.
¿Cómo se compone el cableado estructurado?
Se compone de varios subsistemas, entre los que destacan el cableado horizontal, el cableado vertical o backbone, y las áreas de trabajo. Cada uno de estos subsistemas cumple una función específica dentro de la infraestructura de red, asegurando que todas las áreas del edificio estén conectadas de manera eficiente.
El cableado estructurado utiliza cables de par trenzado (UTP), fibra óptica o cables de tipo coaxial, dependiendo de las necesidades de la red en términos de ancho de banda, velocidad de transmisión y distancia. Por ejemplo, los cables de par trenzado (UTP), como los Cat 5e, Cat 6 y Cat 6a, son comúnmente utilizados para redes LAN, mientras que la fibra óptica es preferida en aplicaciones de backbone donde se requieren mayores distancias y velocidades de transmisión sin pérdidas significativas de señal.
Además, el cableado estructurado está diseñado para minimizar las interferencias electromagnéticas (EMI) y la diafonía, garantizando la integridad de la señal en entornos industriales o donde se concentran múltiples dispositivos electrónicos. Su estructura organizada permite una mejor gestión del espacio, facilita el acceso para mantenimiento y actualizaciones, y asegura la continuidad del servicio mediante redundancias y conexiones seguras.
Este tipo de cableado no solo se implementa en redes de datos, sino también en sistemas de automatización, control de acceso, cámaras de monitoreo y vigilancia, sistemas de alarma, y todo los sistemas que requieran una conexión fiable y de alta velocidad. Su estandarización facilita la interoperabilidad entre dispositivos de diferentes fabricantes, asegura que la infraestructura pueda adaptarse a futuras actualizaciones tecnológicas sin necesidad de realizar costosas reformas estructurales.
¿Para qué sirve el Cableado Estructurado?
Sirve como la infraestructura esencial que conecta todos los dispositivos de una red, desde servidores, estaciones de trabajo, hasta dispositivos de telecomunicaciones activos (Routers o Enrutadores). Facilita la comunicación eficiente dentro de la red, soportando tanto la transmisión de datos a alta velocidad como la integración de múltiples servicios en una única plataforma física. Su diseño modular permite la fácil expansión o modificación de la red sin necesidad de realizar costosas reestructuraciones, asegurando un flujo de datos continuo y seguro.
Beneficios del Cableado Estructurado
- Escalabilidad y Flexibilidad: El diseño modular del cableado estructurado permite añadir nuevos dispositivos y servicios sin interrumpir la red existente. Esto es fundamental en entornos de crecimiento rápido o cambios frecuentes en la infraestructura.
- Rendimiento y Confiabilidad: Al seguir estándares internacionales, el cableado estructurado asegura un rendimiento óptimo y minimiza los riesgos de interferencia y pérdida de señal. Esto es crítico en aplicaciones que requieren alta disponibilidad, como los centros de datos.
- Mantenimiento Simplificado: Gracias a su organización estructurada, el mantenimiento y resolución de problemas es más sencillo, reduciendo los tiempos de inactividad y los costos operativos.
- Compatibilidad y Futuro-Proofing: El cableado estructurado es compatible con las tecnologías actuales y futuras, lo que asegura que la infraestructura puede adaptarse a nuevas aplicaciones y dispositivos sin necesidad de una renovación completa.
Elementos Principales de un Sistema de Cableado Estructurado
Un sistema de cableado estructurado está compuesto por varios elementos clave, cada uno diseñado para cumplir funciones específicas dentro de la red de telecomunicaciones. Estos elementos aseguran la conectividad, organización y funcionamiento óptimo de toda la infraestructura. A continuación, se detallan los componentes principales:
1. Cableado Horizontal
Este es el subsistema que conecta las áreas de trabajo individuales con el cuarto de telecomunicaciones (TR). Utiliza cables de par trenzado (UTP) (como Cat 5e, Cat 6, Cat 6a) o fibra óptica para transmitir datos. El cableado horizontal generalmente se instala en bandejas o ductos dentro de paredes, techos o pisos elevados, y se extiende desde los puntos de conexión en los puestos de trabajo hasta los paneles de parcheo en el TR.
2. Cableado Vertical (Backbone)
El cableado vertical, también conocido como backbone, interconecta los distintos cuartos de telecomunicaciones y conecta estos con la sala de equipamiento principal (MDF). Este subsistema utiliza cables de fibra óptica o, en algunos casos, cables de par trenzado (UTP) de categoría alta para soportar grandes volúmenes de tráfico de datos y largas distancias. Es fundamental para asegurar la transmisión eficiente de datos entre diferentes pisos o edificios dentro de una instalación.
3. Cuarto de Telecomunicaciones (TR)
El TR es el espacio donde se concentran los cables horizontales que provienen de las áreas de trabajo. Aquí, los cables se conectan a paneles de parcheo y a equipos de red como switches y routers. Este cuarto debe estar adecuadamente climatizado y protegido contra interferencias electromagnéticas para asegurar el rendimiento y la durabilidad de los componentes de la red. Según el tamaño del proyectos pueden utilizarse RACKS y Gabinetes metálicos.
4. Paneles de Parcheo
Los paneles de parcheo actúan como puntos de consolidación y distribución dentro del cuarto de telecomunicaciones. Aquí se conectan los cables horizontales que provienen de las áreas de trabajo y los cables verticales del backbone. Facilitan la gestión de la red al permitir cambios y actualizaciones en la configuración de las conexiones sin necesidad de manipular directamente los cables.
5. Racks y Gabinetes
Los racks y gabinetes son estructuras metálicas que soportan y organizan equipos de red como switches, routers, paneles de parcheo y servidores. Estos elementos permiten un fácil acceso para el mantenimiento y aseguran una distribución eficiente del espacio dentro del cuarto de telecomunicaciones. Además, facilitan la gestión de cables y el enfriamiento de los equipos mediante la implementación de sistemas de ventilación.
6. Cables de Conexión (Patch Cords)
Los cables de conexión, o patch cords, son cables cortos que se utilizan para conectar los dispositivos finales, como computadoras, teléfonos IP, o cámaras de seguridad, a los puertos del panel de parcheo o directamente a los equipos de red. Estos cables son cruciales para mantener la flexibilidad y movilidad dentro del sistema, permitiendo cambios rápidos en la configuración de la red.
7. Tomas de Telecomunicaciones (Outlets)
Las tomas de telecomunicaciones son los puntos de conexión física ubicados en las áreas de trabajo, donde los usuarios finales conectan sus dispositivos a la red. Estas tomas pueden incluir puertos RJ45 para datos, puertos de fibra óptica, y conectores específicos para telefonía. Están diseñadas para proporcionar una conexión segura y estable, y están identificadas para facilitar la gestión y el mantenimiento.
8. Cableado de Fibra Óptica
El uso de fibra óptica es común en los sistemas de cableado estructurado, especialmente en el backbone y en conexiones de alta velocidad que requieren una gran capacidad de transmisión a largas distancias. La fibra óptica ofrece una mayor inmunidad a las interferencias electromagnéticas y puede soportar anchos de banda mucho más amplios que los cables de par trenzado.
9. Sistema de Puesta a Tierra y Protección
Un elemento crítico en cualquier sistema de cableado estructurado es la correcta implementación de un sistema de puesta a tierra y protección contra sobretensiones. Esto asegura la integridad y seguridad del sistema al protegerlo contra descargas eléctricas, interferencias electromagnéticas, y otros problemas eléctricos que podrían afectar la estabilidad de la red.
Estos componentes, cuando se integran adecuadamente siguiendo las normativas y mejores prácticas de la industria, garantizan que el sistema de cableado estructurado funcione de manera eficiente, escalable y segura, soportando las demandas actuales y futuras de cualquier entorno de red.
La Columna Vertebral de una Red Eficiente
En Francisco Murillo, entendemos que un sistema de cableado estructurado es la base sobre la cual se construyen redes de telecomunicaciones robustas y escalables.
Cada componente, desde el cableado horizontal hasta el backbone de fibra óptica, juega un papel crítico en la eficiencia y seguridad de la infraestructura. Una implementación adecuada no solo asegura el rendimiento óptimo hoy, sino que también prepara su red para las tecnologías del mañana, garantizando longevidad y adaptabilidad en un entorno digital en constante evolución.
Somos un aliado integral , con los mejores proveedores, capacidad de asesoría y servicio de ventas y despacho acorde con sus necesidades.
Contamos entre las marcas que distribuimos LEVITON, GALCO, RETIX, LEGRAND, COMSCOPE, APC, DEXSON, entre otras.
